Conas Múnlaí Imthacaí Liathróid Deep Groove Cruach Dhosmálta a Aithint go cruinn ag baint úsáide as Vernier Caliper?

I ngnáthchothabháil agus deisiú meicniúil trealaimh thionsclaíoch, is céim ríthábhachtach é imthacaí a aithint agus a athsholáthar go cruinn chun oibriú cobhsaí a chinntiú. Mar gheall ar chaitheamh fada nó éilliú ag ola agus ramhar, na marcálacha léasair-eitseáilte ar dhromchlaí go leor imthacaí liathróid cruach dhosmálta groove domhain d’fhéadfadh sé éirí doléite. Dá bharr sin, an tsamhail imthacaí beacht a chinneadh trí thomhas fisiceach anois ina scil riachtanach d'innealtóirí.

Soláthróidh an t-alt seo treoir mhionsonraithe maidir le conas múnla imthacaí liathróid groove domhain cruach dhosmálta a aithint go tapa agus go cruinn - gan úsáid a bhaint as rud ar bith níos mó ná caliper - trí a thomhas. trastomhas istigh, trastomhas seachtrach, agus leithead .

Uirlisí Tomhais agus Bunpharaiméadair

Chun múnla imthacaí a aithint go cruinn, ní mór dúinn ard-chruinneas a ullmhú ar dtús vernier caliper . Le linn an phróisis tomhais, ní mór dúinn na trí phríomhphointí sonraí seo a leanas a fháil:

1. Trastomhas Istigh (d): Cinneann sé méid an tseafta a bhfuil an comhpháirt imthacaí aige, agus is é freisin an paraiméadar is tábhachtaí chun iarmhír uimhir mhúnla an imthacaí a fháil.

2. Trastomhas Amuigh (D): Cinneann sé méid an tolladh gléasta imthacaí.

3. Leithead/Tiús (B): Toise aiseach an imthacaí.

Sna coinbhinsiúin ainmniúcháin do imthacaí gránach domhain cruach dhosmálta (m.sh., S6004- ZZ), seasann an réimír "S" an t-ábhar cruach dhosmálta, agus léiríonn an iarmhír "ZZ" sciatha miotail dhá thaobh. Is iad na huimhreacha idirlinne (amhail 6004), áfach, an eochair do thoisí an imthacaí.

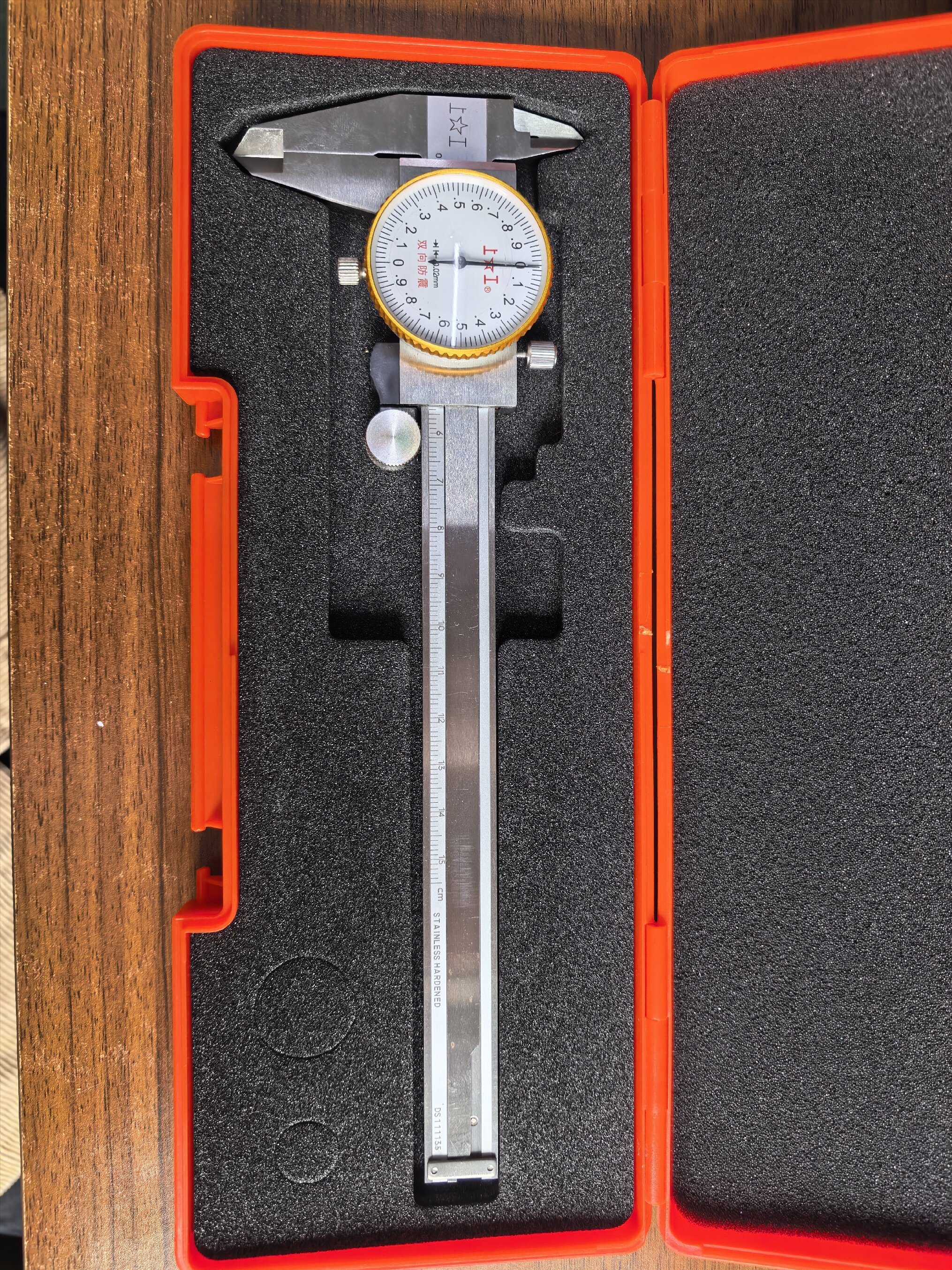

Vernier Caliper

Tomhas Trastomhas Istigh

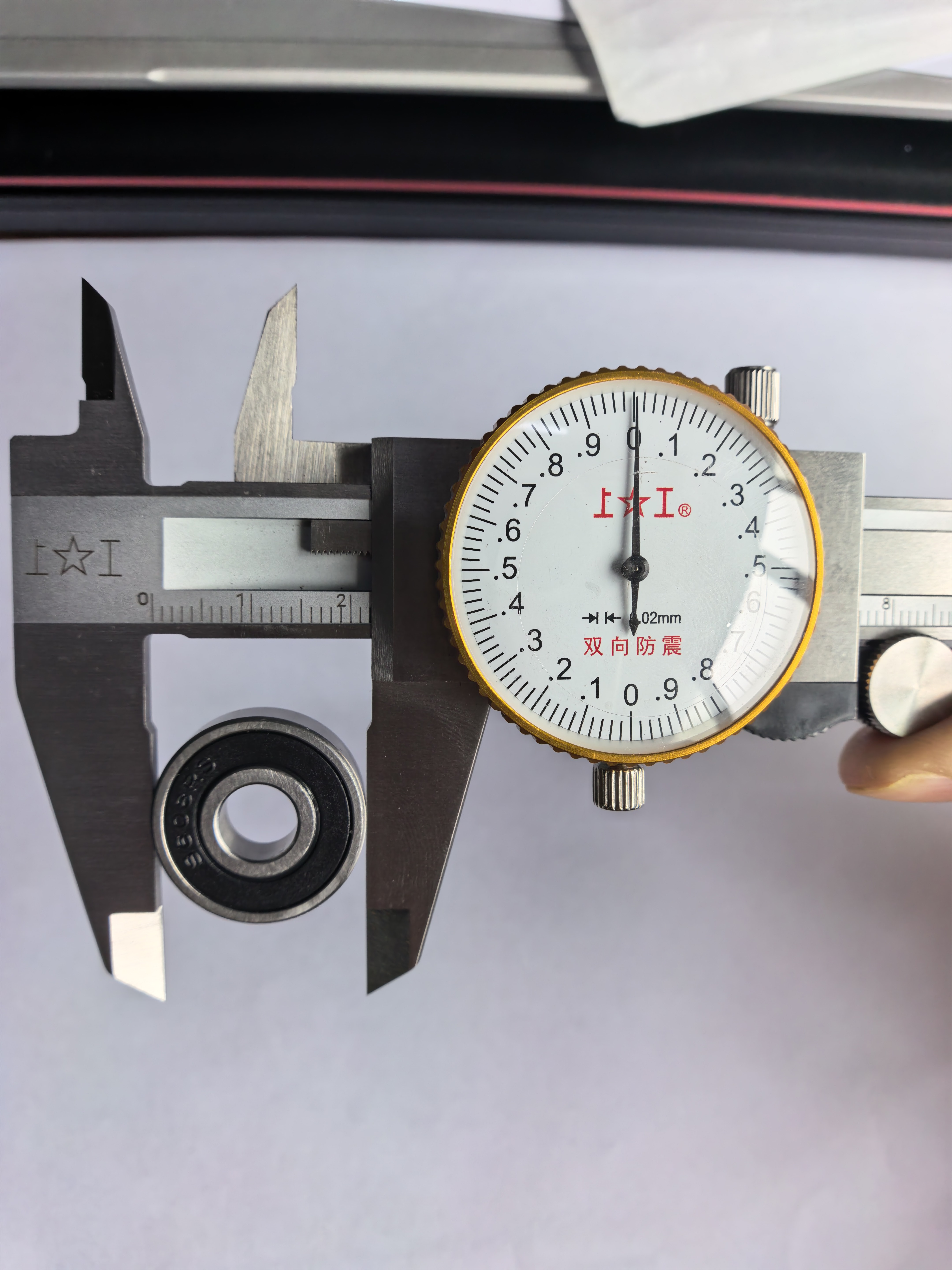

Tomhas Trastomhas Amuigh

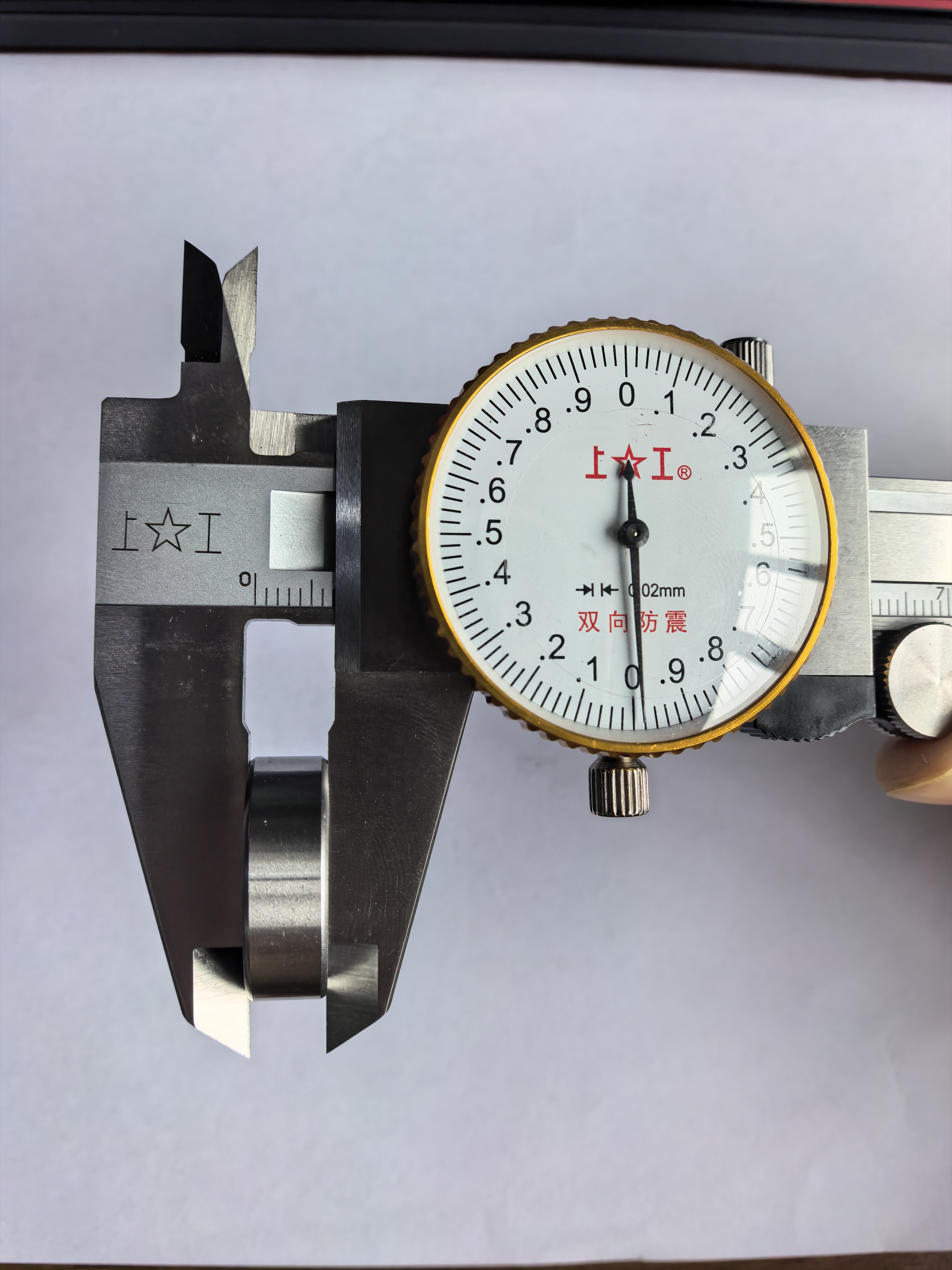

Leithead/Tiús a Thomhas

Modhanna chun Imthacaí Múnla 4-dhigit a Aithint

I gcás imthacaí liathróid groove domhain ainmnithe ag cód ceithre dhigit (m.sh., an tsraith S60xx, S62xx, agus S63xx), tá comhfhreagras dian idir an trastomhas istigh agus na digití deiridh den uimhir mhúnla. Déanaimid an caidreamh seo a chatagóiriú i dhá chás: an "Foirmle Chaighdeánach" agus "Iarmhíreanna Speisialta."

Cás Caighdeánach: Infheidhme maidir le samhlacha le iarmhír ≥ 04 (Trastomhas Istigh ≥ 20 mm)

Nuair a bhíonn trastomhas istigh an imthacaí, arna thomhas le caliper vernier níos mó ná nó cothrom le 20 mm , is féidir leat an fhoirmle clasaiceach "roinn ar 5" a úsáid:

Croífhoirmle: Trastomhas Inmheánach Tomhaise Imthacaí ÷ 5 = An dá Dhigití deiridh den Uimhir Mhúnla

Anailís Chás: S6004- ZZ — Má thomhaiseann tú trastomhas istigh imthacaí cruach dhosmálta ag baint úsáide as caliper agus faigh amach go bhfuil 20mm , is féidir leat an fhoirmle seo a leanas a chur i bhfeidhm: 20 ÷ 5 = 4 (dá ngairtear an iarmhír "04"). Réamh-Mheasúnú: Is é an iarmhír don mhúnla imthacaí seo 04. Ina dhiaidh sin, trí thomhas breise a dhéanamh ar thrastomhas seachtrach an imthacaí (42mm) agus ar leithead (12mm) agus iad a chrostagairt le cairt mhéid an imthacaí caighdeánach, is féidir leat uimhir mhúnla iomlán an imthacaí a aithint go cinntitheach mar S6004- ZZ .

Cás Speisialta: Infheidhme maidir le samhlacha le huimhreacha eireaball 00, 01, 02, agus 03

Tabhair faoi deara le do thoil nach mbaineann an riail maidir leis an trastomhas istigh a roinnt faoi 5 le imthacaí a bhfuil cóid iarmhír acu idir 00 agus 03. Is eisceachtaí laistigh de chaighdeáin idirnáisiúnta iad na ceithre chineál iompair shonracha seo; is luachanna seasta iad a gcuid toisí trastomhas istigh nach mór d'innealtóirí a chur de ghlanmheabhair. Is iad seo a leanas na luachanna comhfhreagracha sonracha:

Iarmhír 00: Trastomhas istigh socraithe ag 10 mm (m.sh., S6000)

Iarmhír 01: Trastomhas istigh socraithe ag 12 mm (m.sh., S6001)

Iarmhír 02: Trastomhas istigh socraithe ag 15 mm (m.sh., S6002)

Iarmhír 03: Trastomhas istigh socraithe ag 17 mm (m.sh., S6003)

Má fhreagraíonn an trastomhas istigh a thomhaistear le caliper vernier do cheann de na ceithre luach atá liostaithe thuas, le do thoil é a mheaitseáil go díreach leis an iarmhír chomhfhreagrach; ná húsáid an modh roinnte ar 5.

Modhanna chun Imthacaí Samhail 3-dhigit a Aithint (Imthacaí Mionúr/Beaga)

I gcás imthacaí gránach domhain groove beaga nó cruach dhosmálta, is gnách go mbíonn trí dhigit ina n-uimhreacha samhlacha (m.sh., S608, S626, etc.). Is é an cineál imthacaí seo a aithint an ceann is simplí; * * mar an gcéanna, ní féidir an fhoirmle "roinn ar 5" a chur i bhfeidhm. **

Croí-riail: Trastomhas Istigh Thomhais an Imthacaí = Digit Deiridh na hUimhir Mhúnla

Anailís Chás: ** S608- ZZ ** — Má úsáideann tú caliper chun trastomhas istigh imthacaí beag a thomhas agus faigh amach gurb é ** 8mm **, mar sin—bunaithe ar na coinbhinsiúin maidir le sonrúcháin 3 dhigit an t-iompair - comhfhreagraíonn an trastomhas istigh go díreach d'iarmhír na huimhreach samhla. Réamh-Mheasúnú: Is é iarmhír an imthacaí seo ná ** 8 **. Trí é seo a chomhcheangal leis an trastomhas seachtrach tomhaiste (22mm) agus an leithead (7mm), is féidir an tsamhail a dheimhniú mar an imthacaí beaga coitianta ** S608- ZZ **.

Achoimre agus Moltaí Roghnúcháin

Go hachomair, is féidir achoimre a dhéanamh ar na céimeanna chun múnla imthacaí liathróid groove domhain cruach dhosmálta a aithint ag baint úsáide as caliper vernier mar seo a leanas:

Tomhais an Trastomhas Istigh, Aimsigh an Iarmhír:

Más uimhir aondhigiteach é an trastomhas inmheánach tomhaiste (m.sh., 8 mm), comhfhreagraíonn sé d’uimhreacha deiridh samhailuimhir 3 dhigit (m.sh., 608).

Más é 10, 12, 15, nó 17 mm an trastomhas istigh tomhaiste, comhfhreagraíonn sé do na hiarmhíreanna speisialta 4 dhigit 00, 01, 02, agus 03, faoi seach.

Más é an trastomhas inmheánach tomhaiste ná ≥ 20 mm, úsáid an fhoirmle ** Trastomhas Istigh ÷ 5 = Iarmhír ** (e.g., 20 ÷ 5 = 04).

Tomhais an trastomhas agus an leithead seachtrach chun an tsraith a chinneadh:

D’fhéadfadh imthacaí a bhfuil an trastomhas istigh céanna a bheith bainteach le sraitheanna éagsúla — ina bhfuil trastomhais agus leithead éagsúla lasmuigh — mar gheall ar dhifríochtaí in acmhainn iompair ualaigh (m.sh., S6004, S6204, S6304, etc.). Dá bhrí sin, ní mór an tsamhail shonrach a aithint go cinntitheach trí chrostagairt a dhéanamh ar an trastomhas seachtrach agus ar an leithead araon.

Trí na teicnící tomhais agus ríofa thuasluaite a mháistir, is féidir leat fíor-aitheantas imthacaí a aithint go héasca - fiú imthacaí "gnáth" a bhfuil easpa pacáistithe nó marcálacha ann - agus ar an gcaoi sin seachnaítear na cásanna deacra le linn cothabhála trealaimh a eascraíonn as an múnla mícheart a cheannach nó a bheith in ann na codanna a chur le chéile i gceart.
